MSR(Mirantis Secure Registry) 2.9のコンテナイメージをMSR 3.0へマイグレーションしてみよう #msr #k8s #kubernetes #mirantis
この記事は1年以上前に投稿されました。情報が古い可能性がありますので、ご注意ください。
Mirantis Secure Registry（MSR：旧 Docker Trusted Registry）は、エンタープライズ級のプライベートなレジストリで、コンテナイメージを安全に保管・共有・管理できるソリューションです。
コンテナイメージの保管だけでなく、アクセス制御やイメージスキャンを実施して脆弱性チェックをおこなえる機能がついています。イメージスキャンについてはこちらのブログで紹介しておりますのでご参照ください。
本稿ではMSR2.9をお使いのユーザがすぐにMSR3.0を使えるようになるためにリポジトリにあるコンテナイメージ、ユーザーやオーガニゼーションなどの情報をまとめてMSR3.0へマイグレーションする方法をご紹介します。
マイグレーションするメリットとは？
MSR2.9はKubernetesプラットフォームであるMKE(Mirantis Kubernetes Engine)のWorker上で動作するため、利用するにはMKEのインストールが必須となります。
一方、MSR3.0はKubernetes 1.20以降がインストールされていれば、MKEだけでなく他のKubernetesプラットフォーム上で動作することができ、Kubernetesディストリビューションに依存しない柔軟な環境でリポジトリ管理が可能になります。
動作環境
Source MSR(MSR2.9.9)
本稿ではマイグレーション元のMSRをSource MSRと呼びます。
MKE3.5.5のWorkerノード上にMSRをインストールしています。
Target MSR(MSR3.0.5)
マイグレーション先のMSRを本稿ではTarget MSRと呼びます。
Kubeadmを使いKubernetes v1.25.4をインストールしMSR3.0.5をインストールしています。
作業概要
マイグレーションにはMirantis社が用意しているMirantis Migration Tool(以下MMT)を使用します。Target MSRでのMMTはMSR3.0.3からサポートされており、それより前のMSRバージョンでは対応していません。
Source MSRとしてはMSR2.9をサポートしており、MSR2.8以前のバージョンでは未対応です。
なお、シングルサインオンの設定と自動スキャンタイムアウトの設定はマイグレーション対象外です。

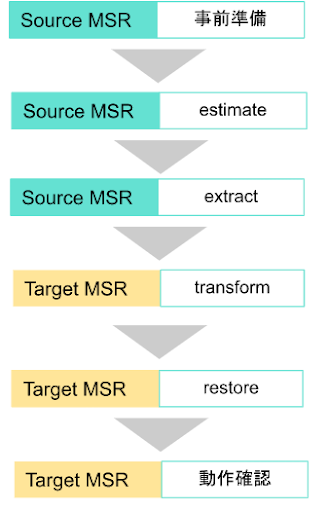

全体の作業の流れです。
作業は全てCLIでおこないます。
事前準備、estimate、extractはSourceMSRでおこない、マイグレーションに必要な情報を収集します。それらの情報をTarget MSRへ移動したあとにtransform、restoreでMSR3.0に適した形式に変換しデータを格納します。最後に動作確認を実施して終了です。
事前準備
それでは作業に取り掛かっていきましょう。
作業には当然TargetとなるMSR3.0の構築が必要ですが、インストールについては過去に取り扱っているこちらのブログに記載されているので省略します。
作業をおこなうにはSource MSRを読み取り専用モードにすることが推奨されています。以下コマンドを実行します。
Source MSR:
$ curl -u $USER:$TOKEN -X POST "https://<msr-url>/api/v0/meta/settings" -H "accept: application/json" -H "content-type: application/json" -d "{ \"readOnlyRegistry\": true }" --insecure
<msr-url>にはSource MSRのURLを入力してください。
$USERにはSource MSRへWebUIでログインする際のadmin権限のアカウント、$TOKENはWebUIにてAccess TokensタブからNew access tokenで作成したトークンを環境変数に事前に格納しています。
コマンド実行時のログ抜粋
"readOnlyRegistry": true,
"disablePersistentCookies": false,
"globalEnforcementPolicy": {
"rules": {},
"enabled": false
}
"readOnlyRegistry": trueとなっていれば読み取り専用、つまりSource MSRリポジトリへPush不可(Pullは可能)の状態に更新されています。
estimate
Source MSRにてdtr-registryのVOLUME NAMEを確認します。
$ docker volume ls --filter name=dtr-registry DRIVER VOLUME NAME local dtr-registry-000000000001
estimateは以下のコマンドで実行します。
Source MSR:
$ docker run \ --rm \ -it \ -v <local-migration-directory>:/migration:Z \ --mount source=<dtr-registry-id>,target=/storage \ registry.mirantis.com/msr/mmt:$MMT_VERSION \ estimate msr \ --source-mke-url <MKE url> \ --source-username <MKE admin username> \ --source-password <MKE admin password> \ --source-url <MSR 2.9 url> \ --storage-mode copy \ --source-insecure-tls \ /migration
コマンド内でstorage-modeパラメータを指定する必要があり、storage-modeはcopyとinplaceの2種類用意されています。
Target MSRとSource MSRでは別々にローカル上でデータを保管しているのでcopyを使用しています。共通の外部ストレージを使用している場合はinplaceを使用します。copyとinplaceの説明についてはこちらをご参照ください。
Source MSRのノードで任意のディレクトリを作成します。例として<local-migration-directory>には/home/ubuntu/temp/migrationを入力しています。このあとの手順でディレクトリ配下にマイグレーションに必要なファイルがコピーされます。
<dtr-registry-id>には始めに確認したVOLUME NAMEを入力してください。ここではdtr-registry-000000000001となります。
$MMT_VERSIONはMMTのバージョンを表すもので”latest”にしています。
<MKE url>にはhttps://172.31.5.196/、<MSR 2.9 url>にはhttps://172.31.11.170/をこちらの環境に併せて入力しています。<MKE admin username>、<MKE admin password>もそれぞれの環境に適した値をご入力ください。
実行時のログ抜粋
Source Registry: "https://172.31.11.170/" (Type: "msr") with authentication data from MKE: "https://172.31.5.196/" Mode: "copy" Registry Metadata: 90 MB Image tags: 6 (1.2 GB) Existing MSR storage will be copied.
このようなログが出ればestimate完了です。特にエラーが無ければ次に進みましょう。
extract
estimateと同じく必要箇所に値を入れてSource MSRにてextractを実施します。
extractにより/home/ubuntu/temp/migrationにマイグレーションに必要な情報が格納されます。
extract実行コマンド
Source MSR:
docker run \ --rm \ -it \ -v <local-migration-directory>:/migration:Z \ --mount source=<dtr-registry-id>,target=/storage \ registry.mirantis.com/msr/mmt:$MMT_VERSION \ extract msr \ --source-mke-url <MKE url> \ --source-username <MKE admin username> \ --source-password <MKE admin password> \ --source-url <MSR 2.9 url> \ --storage-mode copy \ --source-insecure-tls \ /migration
実行時のログ抜粋
Source Registry: https://172.31.11.170/ Mode: copy Image data: 51 blobs (1.2 GB)
/home/ubuntu/temp/migrationにマイグレーション用のファイルがコピーされました。
$ ls -l /home/ubuntu/temp/migration -rw------- 1 root root 6399 Dec 12 04:28 auth-store.tar.gz drwxr-xr-x 3 root root 4096 Dec 12 04:28 blobs -rw-r--r-- 1 root root 26028544 Dec 12 04:28 dtr-metadata-mmt-backup.tar -rw------- 1 root root 5078 Dec 12 04:29 migration_summary.json -rw------- 1 root root 77 Dec 12 04:29 stats.json
transform
ここからはTarget MSRでの作業に移ります。ドキュメントにあるテンプレートを参考にしてMMT用のPodやその他必要なKubernetesのオブジェクトを作成します。
下記は実際に使用したyamlファイルです。各リソースの名前を任意のものに変更し、コンテナイメージのタグはlatestとしています。
mmt-objects.yaml
apiVersion: v1
kind: ServiceAccount
metadata:
name: msr-migration-account
---
kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
name: msr-migration-role
rules:
# Add/remove more permissions as needed
- apiGroups: ["", "apps", "rbac.authorization.k8s.io", "cert-manager.
io", "acid.zalan.do"]
resources: ["*"]
verbs: ["*"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
name: msr-migration-role-binding
subjects:
- kind: ServiceAccount
name: msr-migration-account
roleRef:
kind: Role
name: msr-migration-role
apiGroup: rbac.authorization.k8s.io
---
apiVersion: v1
kind: Pod
metadata:
name: msr-migration-pod
spec:
serviceAccountName: msr-migration-account
volumes:
- name: storage
persistentVolumeClaim:
claimName: msr
containers:
- name: msr-migration-tool
image: registry.mirantis.com/msr/mmt:latest
imagePullPolicy: IfNotPresent
command: [ "sh", "-c", "while true; do sleep 30; done;" ]
volumeMounts:
- name: storage
mountPath: /storage
restartPolicy: Never
このyamlファイルを使って各リソースを作成します。
Target MSR:
$ kubectl apply -f mmt-objects.yaml serviceaccount/msr-migration-account created role.rbac.authorization.k8s.io/msr-migration-role created rolebinding.rbac.authorization.k8s.io/msr-migration-role-binding created pod/msr-migration-pod created
次にSource MSRで取得した/home/ubuntu/temp/migration配下のファイルを全てTarget MSRの~/temp/migrationへコピーします。
Source MSR:
$ sudo scp -ri [key-file] /home/ubuntu/temp/migration/* \ [target-account]@172.31.5.235:~/temp/migration
Target MSRの~/temp/migrationに設置されたファイルをコンテナ上の/migrationへコピーします。そのあとファイルをMSR3.0に適した形式にするため、コンテナ上でMMTを使用してtransformを実行します。
Target MSR:
$ kubectl cp ~/temp/migration msr-migration-pod:/migration $ kubectl exec --stdin --tty msr-migration-pod -- sh / # / # ./mmt transform metadata msr \ > --storage-mode copy \ > /migration
実行時のログ抜粋
INFO[0000] Finalizing backup directory structure INFO[0000] Creating tar file INFO[0000] Cleaning transform operation artifacts from directory: "/migration"
エラー無くTransform終了しました。
restore
そのままコンテナ上でmmtを使ってrestoreを実施します。
/ # ./mmt restore msr \ > --fullname msr \ > --storage-mode copy \ > /migration
実行時のログ抜粋
INFO[0010] Restoring metadata from: "/migration/msr-backup-v3.0.5-mmt.tar"
{"level":"info","msg":"Append data option set, will not empty existing tables","time":"2022-12-12T04:36:10Z"}
{"level":"info","msg":"Restoring from backup version \"3.0.5-mmt\"","time":"2022-12-12T04:36:10Z"}
{"level":"info","msg":"Restoring data","time":"2022-12-12T04:36:10Z"}
INFO[0013] Successfully restored metadata from: "/migration/msr-backup-v3.0.5-mmt.tar"
以上でマイグレーションは終了です。
最後に残作業としてMMT用につくった各リソースを消しましょう。
Target MSR:
$ kubectl delete -f mmt-objects.yaml serviceaccount "msr-migration-account" deleted role.rbac.authorization.k8s.io "msr-migration-role" deleted rolebinding.rbac.authorization.k8s.io "msr-migration-role-binding" deleted pod "msr-migration-pod" deleted
動作確認
Target MSRのWebUIへアクセスし、リポジトリにイメージが表示されているか、登録されているユーザやオーガニゼーションが正しく存在するかなど確認してみて下さい。
マイグレーションされたイメージを用いてコンテナが起動するかまで確認しておけば更に安心です。

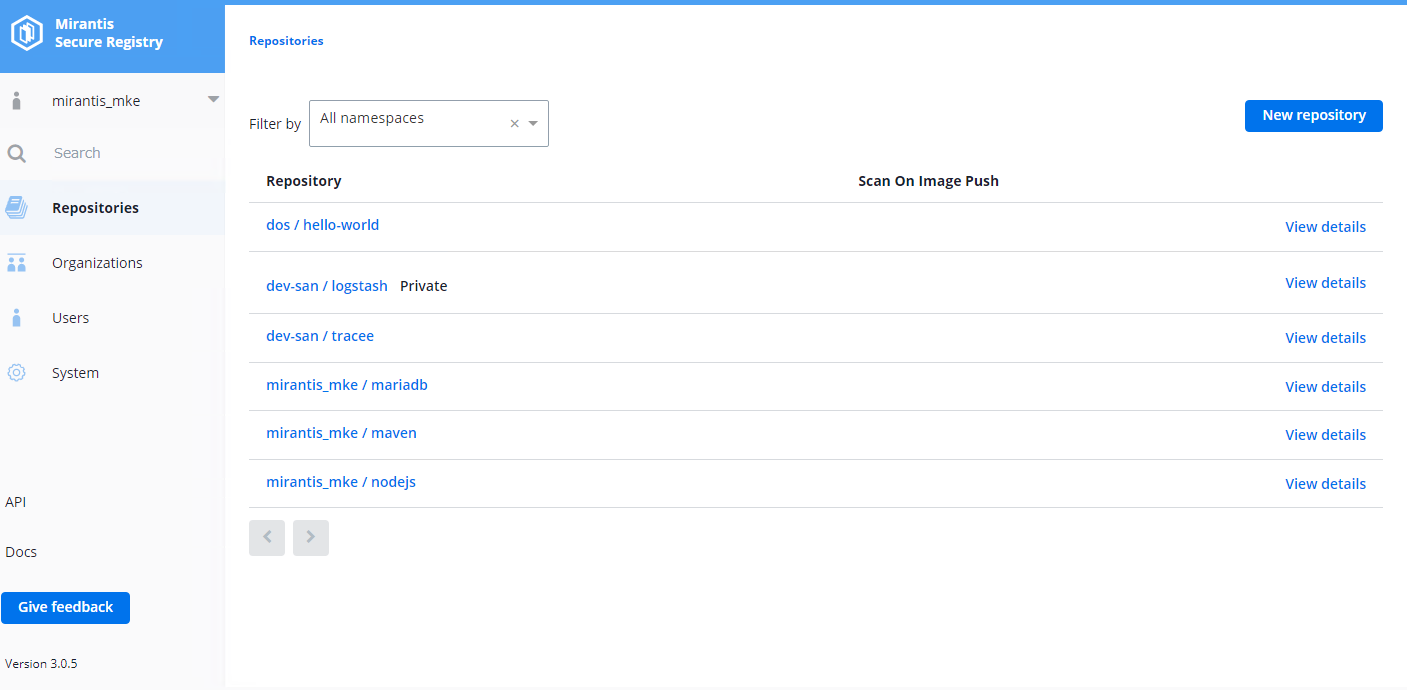

Repository

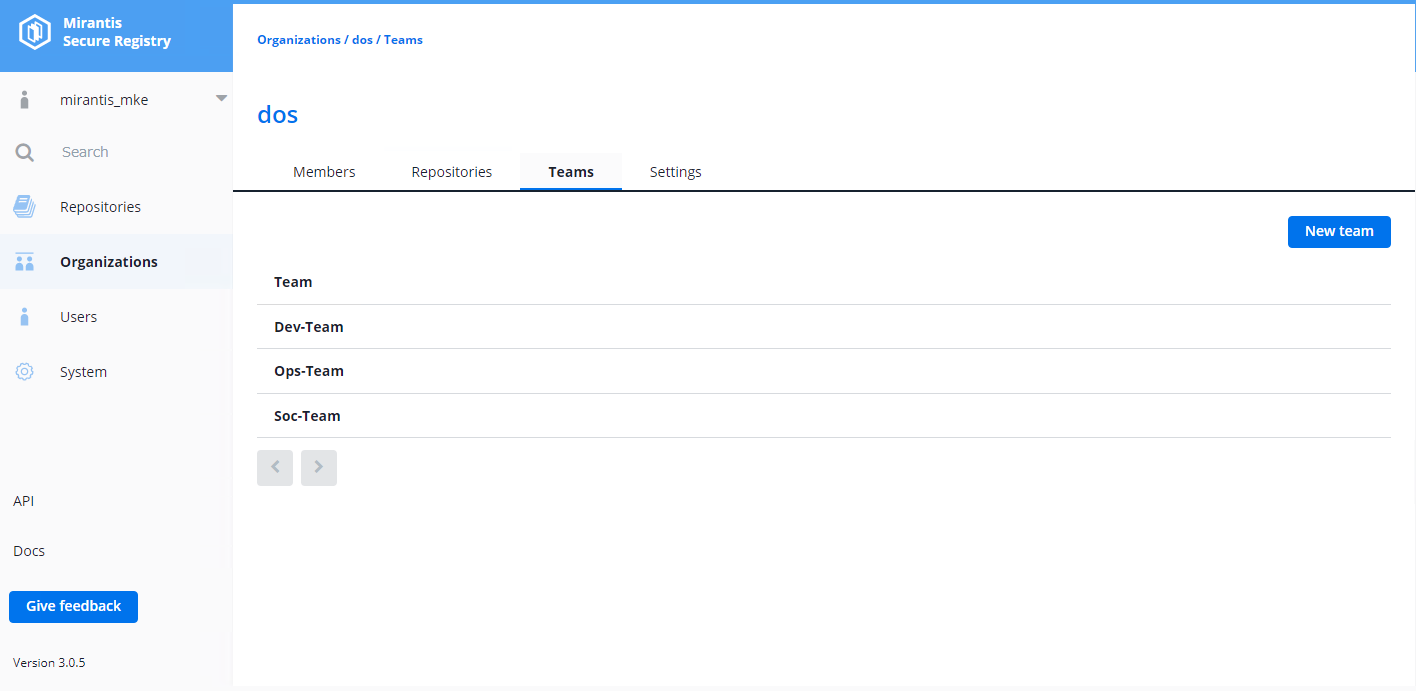

Organizations
Target MSRよりPull&Run
$ docker run 172.31.5.235:30357/dos/hello-world:1.0
Unable to find image '172.31.5.235:30357/dos/hello-world:1.0' locally
1.0: Pulling from dos/hello-world
2db29710123e: Already exists
Digest: sha256:f54a58bc1aac5ea1a25d796ae155dc228b3f0e11d046ae276b39c4bf2f13d8c4
Status: Downloaded newer image for 172.31.5.235:30357/dos/hello-world:1.0
Hello from Docker!
This message shows that your installation appears to be working correctly.
To generate this message, Docker took the following steps:
1. The Docker client contacted the Docker daemon.
2. The Docker daemon pulled the "hello-world" image from the Docker Hub.
(amd64)
3. The Docker daemon created a new container from that image which runs the
executable that produces the output you are currently reading.
4. The Docker daemon streamed that output to the Docker client, which sent it
to your terminal.
To try something more ambitious, you can run an Ubuntu container with:
$ docker run -it ubuntu bash
Share images, automate workflows, and more with a free Docker ID:
https://hub.docker.com/
For more examples and ideas, visit:
https://docs.docker.com/get-started/
まとめ
Mirantis社によりMMTが作成されたことで、MSR2.9の環境にあるコンテナイメージは数回コマンドを実行するだけでMSR3.0の環境にマイグレーションするようになりました。
MSR2.9をご利用のお客様が、Kubernetesディストリビューションに依存しない環境で利用できるMSR3.0へマイグレーションする手助けになってくれれば幸いです。
